新一代高效散熱齒片，為5G大功率基站“瘦身”--高效散熱齒片白皮書

發布時間：2024-06-03

中興通訊股份有限公司、深圳市順熵科技有限公司

摘要

5G基站產品向大功率、多頻合一方向演進，突破歷史的單機熱耗給散熱帶來巨大挑戰，吹脹板已不能解決散熱問題。中興通訊與深圳市順熵科技有限公司聯合開發的新一代高效散熱齒片，為解決基站“散熱”和“體積”問題帶來希望。本文介紹了高效散熱齒片的基礎原理、相對吹脹板的優勢，以及齒片在基站的應用收益進行了理論分析，并對該齒片的未來發展前景進行討論。

一、背景

隨著AAU/RRU向大功率、多頻合一的演進，整機功耗持續上升，熱密度突破歷史，給基站熱管理帶來極大地挑戰。基站產品的市場需求重點在于高性能、小體積、輕量化、高可靠性、低成本、易安裝、易維護等方面，AAU/RRU位于戶外，環境較惡劣，從產品可靠性角度看，自然散熱是長期發展趨勢。

自然散熱技術主要涉及：均溫技術、殼體材料、齒形技術、輻射涂層等；其中均溫技術包含的組件最多，也是目前業界研究最多發展?jié)摿ψ畲蟮募夹g(shù)。

自然散熱換熱效率相對風冷較低，針對大功耗整機若想滿足散熱要求，散熱器的重量和體積遠超歷史水平。為解決該問題，中興通訊與深圳市順熵科技有限公司聯合開發新一代高效散熱齒片，能夠有效降低熱源溫度，從而對整機進行“瘦身”。

二、新一代高效散熱齒片

2.1背景

兩相散熱組件依靠工質相變潛熱來吸收熱量，利用工質的高速定向流動來傳遞熱量，使熱量由點及面快速的均勻分布，近些年來被廣泛的應用于電子設備散熱。

業界目前采用”鋁基吹脹工藝“來生產兩相散熱齒片，其主要原因是鋁材料密度小，導熱系數高，與多種冷媒的兼容性較高；但由于齒片工作于逆重力場景，熱量由豎直側邊輸入，，故傳統方案下鋁基兩相散熱齒片在上部熱源處易發生干燒現象，且齒片整體均溫性仍不理想。

業界為解決吹脹板齒根上部干燒問題，通常對吹脹管路進行氣液循環設計，但齒根與齒頂?shù)臏夭钜琅f較大（齒片上部的齒根齒頂溫差，ΔT>9℃）。

2.2原理

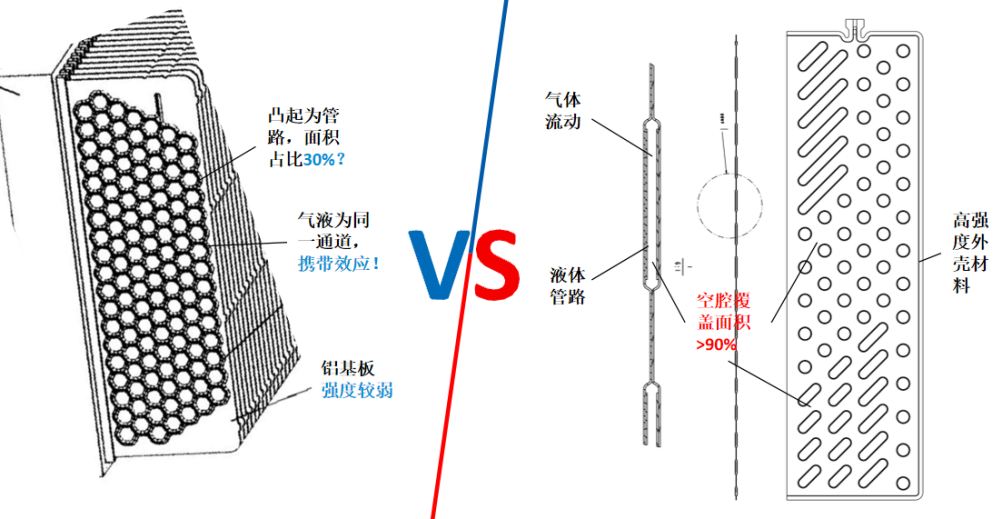

新一代兩相散熱齒片采用潛熱更高的工質，通過增大工質流動覆蓋面積，提升齒片均溫性。同時氣液隔離，減少攜帶效應，循環更通暢。

圖1 基于5G基站開發的新一代齒片應用實例（順熵科技提供）

2.3技術特點

使用該齒片的散熱模組具有“低熱阻，高均溫，高強度”的技術特點。新一代高效散熱齒片在提高均溫性的情況下，更換殼體材料保證齒片重量，通過管路設計與工藝管控保證齒片強度，有效提升齒片性能，使新一代高效散熱齒片齒根與齒頂?shù)臏夭?Delta;T<4℃，溫差降幅超過兩倍。通過提高齒片的均溫性，提升自然散熱的效率，降低瓶頸部位的溫度，從而降低散熱齒高度，為5G大功率基站“瘦身”。

三、高效散熱齒片在基站的應用

3.1 應用痛點

5G基站熱耗持續增長，當前通過導熱材料、殼體材料、吹脹板等技術降低散熱器導熱熱阻，通過增加齒高提升散熱面積。

但隨著吹脹板齒片增高，肋效率顯著降低，齒片上部的齒根齒頂溫差越來越大，散熱瓶頸：齒高a mm，ΔT>9℃；齒高a+25mm，ΔT>13℃；齒高a+50mm吹脹板，ΔT>16℃。

3.2 單片分析

下圖為中興通訊與順熵科技共同研發打樣的新一代高效散熱齒片，為5G基站打造，業界首發。

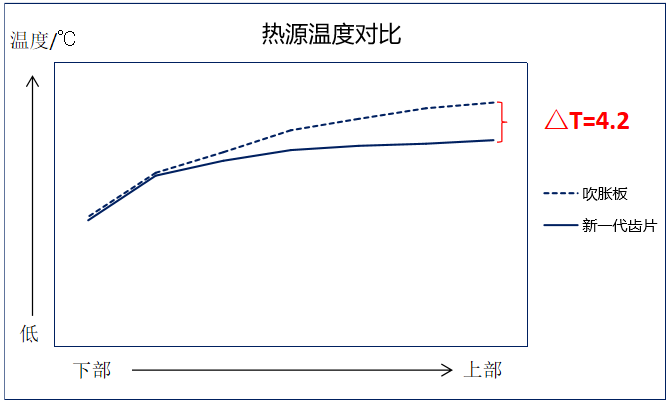

經過中興通訊熱設計團隊在測試臺架實測驗證，新一代散熱齒片相比PCI齒片熱源溫度顯著降低，齒片各處均溫溫差ΔT＜4℃，說明了新一代散熱齒片可憑借其高效均溫能力以實現高熱流密度熱源的解熱，為基站產品的進一步小型化、輕量化設計提供了可能。

圖2 基于5G基站開發的新一代齒片應用實例

3.2 整機分析

基于實測新一代齒片溫度數據，回歸單齒片等效導熱系數，并應用于5G基站產品與傳統鋁基吹脹板進行仿真對比分析。

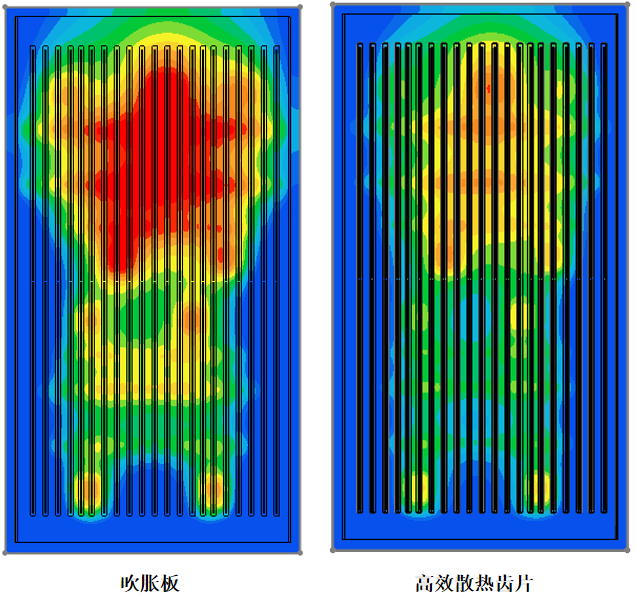

由溫度云圖可知，應用新一代高效散熱齒片，整機收益顯著，散熱瓶頸解除。

圖3 基于5G基站PCI與新一代齒片仿真對比（標尺一致）

四、未來發展前景

盡管新一代高效散熱齒片相對吹脹板散熱方案性能方面已有顯著的提升，但仍有較多問題需要解決。展望新型散熱齒片會朝著材料改進，結構創新設計，兩相強化，低成本，高可靠性去發展。

Ø 材料改進：輕質高強度殼體材料、優良熱物性冷媒工質；

Ø 結構創新：支撐結構創新、齒形架構創新、整機連接結構創新；

Ø 工藝優化：管路成型工藝、焊接工藝、整機裝配工藝；

Ø 兩相強化：管路設計，局部沸騰強化結構、兩相循環架構設計、逆重力補液設計；

未來新一代相變均溫齒片突破材料導熱限制，極大提升均溫效果，布局靈活形態多樣，是未來5G基站應對高熱密度、小型化設計需求的關鍵技術方向。

兩相均溫齒片目前停滯于吹脹板的研究階段，在IT和光伏逆變有一定應用。隨著各種設備集成化的發展趨勢，必定會導致持續增長的高功耗、輕量化極限需求，高效、低成本、高可靠性散熱齒片在電子設備領域研究與應用正急速升溫。

五、結論

新型散熱齒片作為一種創新的熱管理技術在5G基站中極具應用優勢，可有效降低芯片溫度，匹配5G基站的“大功率、全帶寬”發展，可滿足客戶的“小型化”需求，對于5G通信發展具有重要性和潛在價值。

新型散熱齒片的發展與應用受限于工藝實現與供應鏈生態，需要相關產業鏈各方的共同努力，一齊推動兩相均溫齒片的進一步研發和商業化應用。

中興通訊股份有限公司和深圳市順熵科技有限公司聯合發布
